工控主板是工控計算機的重要組成部分。測量工業控制主板需要從三個方面來確定：芯片組、設計和布局以及工作材料。那么如何選擇合適的工控主板呢？接下來，我們將從兩個方面討論如何體現工業計算機主板的質量：工業計算機主板的布線設計和布局以及工業計算機主板的工作材料。

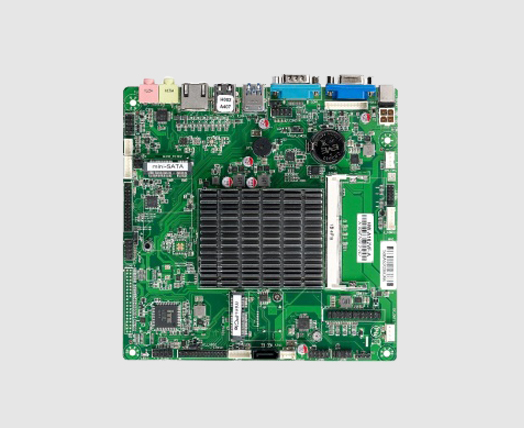

01工控主板布局圖

在布局上，工控主板主要體現在各部件的布置和線路的走線上。在澤創偉業看來，一個好的工業控制主板是一件美麗的藝術品。提供芯片組的制造商將在向工業計算機主板制造商發貨時提供芯片組設計指南。同時，通常有基于標準的模板，稱為工程板。

歐洲和美國的大型制造商通常遵循標準電路板的設計，并將按照官方芯片組提供的規格做得很好。這樣，性能得到了保證，但價格難以控制。為了權衡成本，臺灣廠商經常在工業計算機主板的結構布局上寫一篇文章，并在其中融入一些獨特的設計。

02工控主板結構及材料

（1） 現在，為了節約成本和降低價格，一些工業計算機主板制造商可以在市場上站穩腳跟。他們不僅減少了板型的層數，不采用公開版設計，而且對工控機主板的材料和配件進行了相應的調整，只滿足芯片組的基本性能要求，這種成本降低是對制造商工業計算機主板設計和布局能力的測試。

在較小的空間中放置相同數量的擴展位，保持穩定性并限制干擾。這樣，工控機主板結構布置和設計的合理性就顯得尤為重要。稍有不合理的設計就會導致撞車。在這方面，實力較弱的制造商很容易在這些地方犯錯誤。主板的不穩定和性能差就是由此造成的，因此，如果沒有特殊要求，使用具有公共版本設計的工業計算機主板。如何確定它是否是公共版本設計取決于用戶對芯片組的掌握程度。

（2） 一般來說，接口元件在工控機主板上的位置是固定的，不能隨意改變。它類似于PICMG等擴展插槽以及鍵盤、鼠標和USB等接口。它們需要配合底盤上的孔位置，以保持相對位置。然而，有時會提供一個新的機箱擋板來取代機箱提供的擋板，以實現新的接口布局。

（3） 對于CPU和芯片組的布局，由于CPU和芯片組之間的連接電路更為重要，芯片組有特殊的設計要求，芯片組制造商對CPU、芯片組及其周邊區域的設計也有非常明確的要求，因此，在設計布局中幾乎采用了公共版本設計。

（4） 除了擴展槽、CPU和芯片組，其他組件可以自由布置。例如，ATX電源接口底座的設計應遠離CPU風扇，以在機箱中獲得更好的散熱效果。

（5） 工業計算機主板的布局要求合理。工業計算機主板的一些設計考慮不是很方面。如果您在購買時需要注意一些細節，例如CPU接口附近的一些工業計算機主板的電容會影響風扇的安裝等，這些都是您在購買時應該注意的事項。
